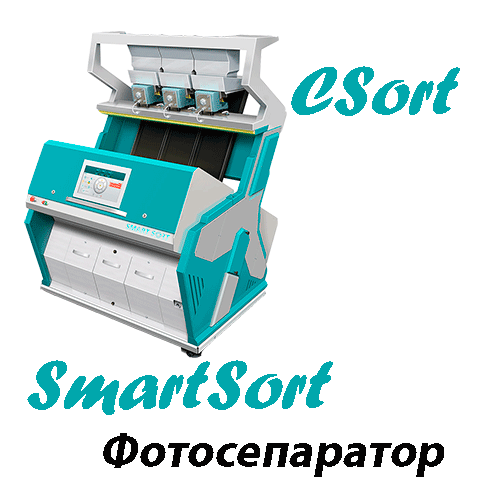

Принцип на фотосепарация и устройство на фотосепаратор Smartsort

Изходният материал  зърно е зареден в машината през оперативния бункер. Посредством вибрации материала се подава по наклонените ръкави на разпределителните канали, по които пада с ускорение в отделението за изследване, което се простира между камерата и фоновия (заден) екран. Чрез лампи опто-електронните  сензори  или камери получават синтезирана светлина от  материала и подават чрез компютърната контролна система произведения сигнал (сигналът може да се отразява на дисплея или може да бъде звуков). Компютърната система за контрол чрез сравняване на приетия сигнал с нивото на чувствителност, в случай на неговото превишение, задейства ежекторите (пневматичната система), готова по всяко време да издуха отличаващите се по  цвят  зърна в изхода за отпадъци, чрез които негодното зърно получено от устройството  се изхвърля. Докато полезните зърнени квалификанти, продължават да падат в тръбата за годния материал. Движението на зърното вътре в машината, може да се организира по няколко начина: единично сортиране или за двойно сортиране. Най-често срещан е Втория метод, т.е. когато зърното преминава основно сортиране и подозрителните зърна  се рециркулират за вторична сортировка.

Цветово сортиране - защо фотоелектронната сортировка е това което Ви е нужно ?

Фотосепараторът  може да се използва в различни сектори на хранително-вкусовата промишленост, медицината, химическата промишленост и др. Като материал в  хранителната индустрия, може да  служат ориз, сусам, грах, елда, слънчоглед, чай, боб, кедрови ядки, орехи и т.н.. Това се отнася до разделянето - монохромно сепариране по контраст тона на цвета на входящия продукт от другите тонове и разделяне. В допълнение, има сортировачи, разпределени на два или повече цвята (червено-зелено, червено и синьо), но конфигурацията и използване на такива устройства е сложен. Налице е също така възможност за отделяне на светъл продукт, черен  продукт. Характеристики  на фото сепаратора да отдели от потока на входящдукт, прозрачен продукт.
Фотосепарацията (от англ. colour sorting – цвето сортировка, сортировка по цвят) – технология за сортиране на всички насипни  материали, основана на анализа на продукта по цвят. Последните години технологията color corter (сортировка по цвят) завоюват все по-голямо признание при клиенти и  производители.

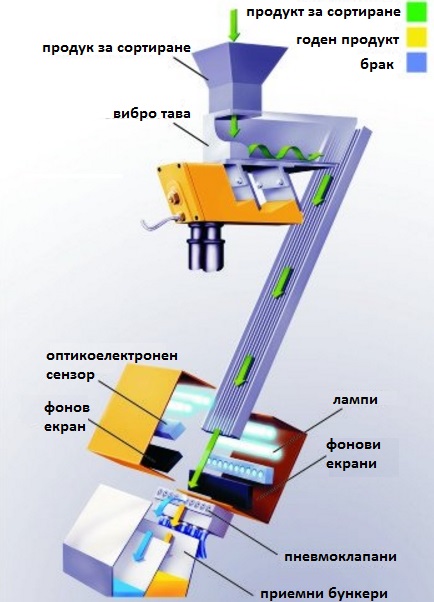

       Стандартен процес на работа на фотосепаратора изглежда по следната схема

1. Изходният продукт за сортиране се подава в машината чрез входен бункер. Посредством вибрации материалът  чрез вибро тава се подава в разпределителния канал.
2. По канала продукта попада в осветената зона ( фотови екрани и лампи), за изследване с  високо-технологични сензори или CCD камери. Сензорите (или камерите), получават отразена светлина от материала , генерират електрически сигнал и го предават към компютърната система за управление.
3. В зависимост от сигналите, получени от оптическата система, компютърната система за контрол дава команда на отваряне на пневмо клапаните (ежекторите), които издухват отличаващите се по цвят продукти.
4. Годния поток от продукта попада в приемния бункер за годния продукт. Негодния продукт се извежда от машината чрез изходния бункер за негоден продукт.



5. В повечето фотосепаратори е възможна вторична сортировка, която позволява по-прецизно  сортиране на материалите, минимизирайки процента на загуба на годния продукт.

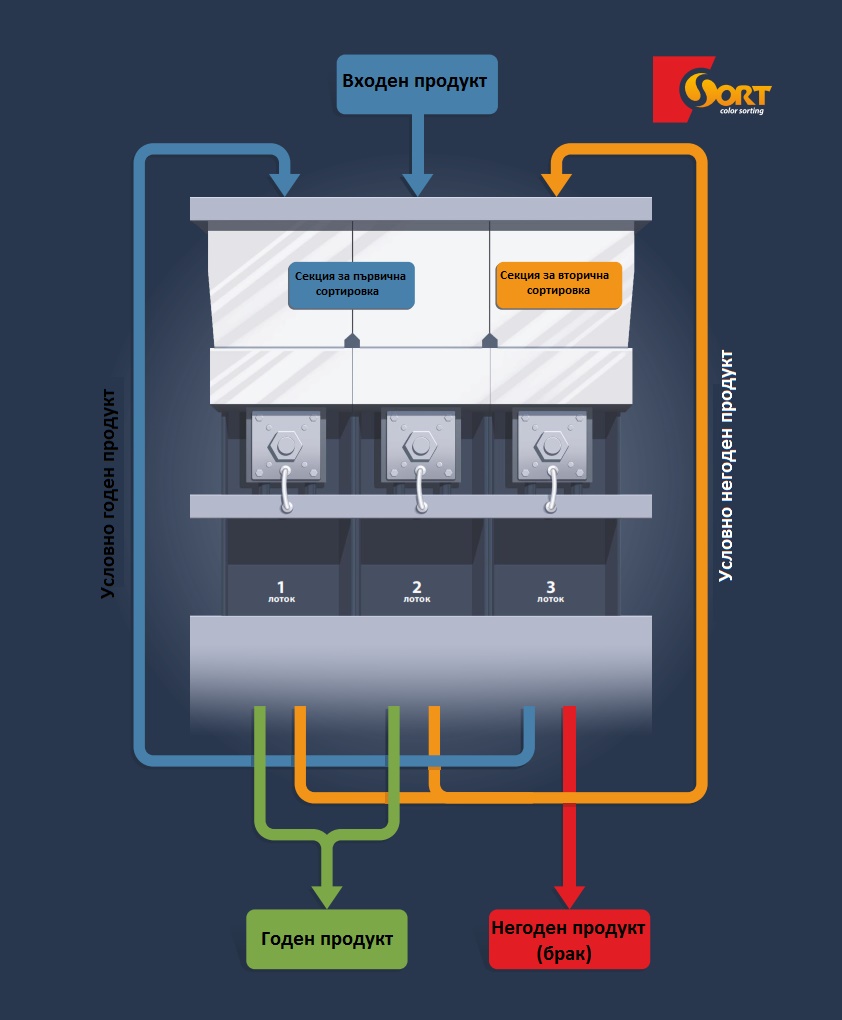

Първичната сортировка на входния продукт в три канален фотосепаратор се извършва от канал 1 и канал 2, като условно негодния продукт се подава на канал 3 за вторична сортировка. На изхода на канал 3, получаваме годен продукт, който се подава отново заедно с входния продукт на канал 1 и канал 2. На изхода на канал 3 получаваме негоден продукт- брак
